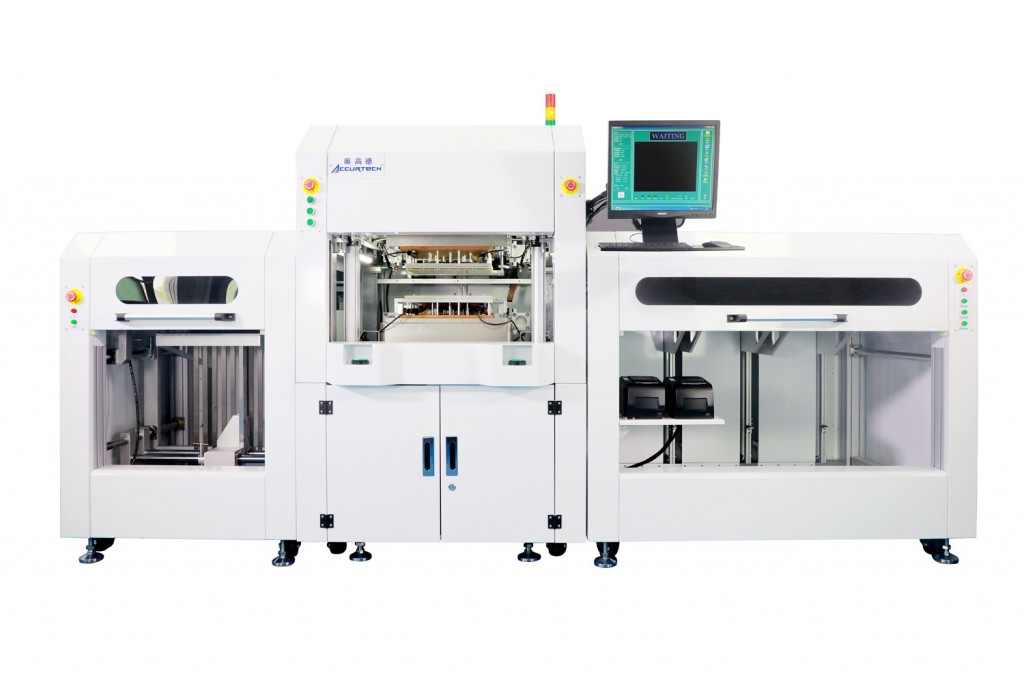

随着PCB的功能性要求提升,低微电阻的缺陷已经成为必须检出的问题。F6系列是为检测低阻要求PCB而专门设计的全自动夹具式四线低阻测试机，适用于汽车电子板等。 特点 CCD自动对位 ・采用了CCD对位，对偏位板进行实时截取对位误差，自动校准对位，精度可达10μm，极大提高测试一次通过率。 对位前对位后 高精度四线导通低阻测试 ・10mΩ以下的线路阻值精度:±0.2mΩ。 ・10mΩ以上的线路阻值精度:±2%。 能有效检出以上缺陷 夹具式测试 ・使用四线测试夹具，产能远超飞针测试，实现真正批量全检。 ・夹具的特殊针盘设计，相比传统排线设计使用更稳定，安装效率更高。 可靠的线路微短检测能力 ・针对PCB线路过度靠近及两络间有异物或杂质的微短的情况，提供了更强的微短检测能力，通过对PCB网络间施加高压，灵敏地监测网络间阻值发生变化而导致的微短路电流变化。 ・实验证明，此功能对微短的检出能力比一般的通用测试机更优胜。 线路异常接近线路间的异物 对接MES的智能模块系统・设计了MES模块，可根据不同客户的通信协议，对接客户智能制造系统，极大的提高了生产效率以及提供可追溯的质量管控。 不间断上/下料系统 ・具有双工位上/下料台，可实现不间断上/下料，大大降低了测试部人工成本。 ・一套治具一次测试完成大大降低四线分模测试（例如分A、B模两套治具）带来的漏测风险。 F6全自动CCD四线测试机主要参数 微电阻测试范围(Micro Resistance Range) 四线测试 : 0.2mΩ~100Ω 微电阻测试精度 10mΩ以下 : 土 0.2m 10mΩ以上 : 土 2% CCD自动对位(CCD Auto-Aligment) 高精度CCD自动对位功能(±10μm) 参数与规格 机器尺寸（Dimension） L3140x W1210 x H1950(mm) 机器重量（Weight） 约2200kg 测试点数（Test points） 标准 ：12288点(上模6144点+下模6144点) 最大 ：24576点(上模12288点+下模12288点)     测试点密度(Test Point Density) 四线最小Pad size : 0.23mm 二线最小Pad size : 0.10mm 导通测试(Continuity Test) 10Ω-2000Ω 绝缘测试(Isolation Test) 1MΩ-100MΩ 测试电压(TestVoltage) 50V~300V (用户可选) 测试电流(Test Current) 1mA~50mA 测板尺寸(Test Board Size) 标准 : 400x340(mm) 测板厚度(Thinkness of PCB) 0.4mm~6mm 测试速度(Throughput) 四线测试 : 约250~300pcs/hr 电源供应(Power Supply) 2KW, AC380V三相五线 气源供应(Air Supply) 0.6Mpa~0.8Mpa 工作温度(Temperature) 20°C~26°C 工作湿度(Humidity) 50%~60% 测试资料(Net List) READ (*.net)

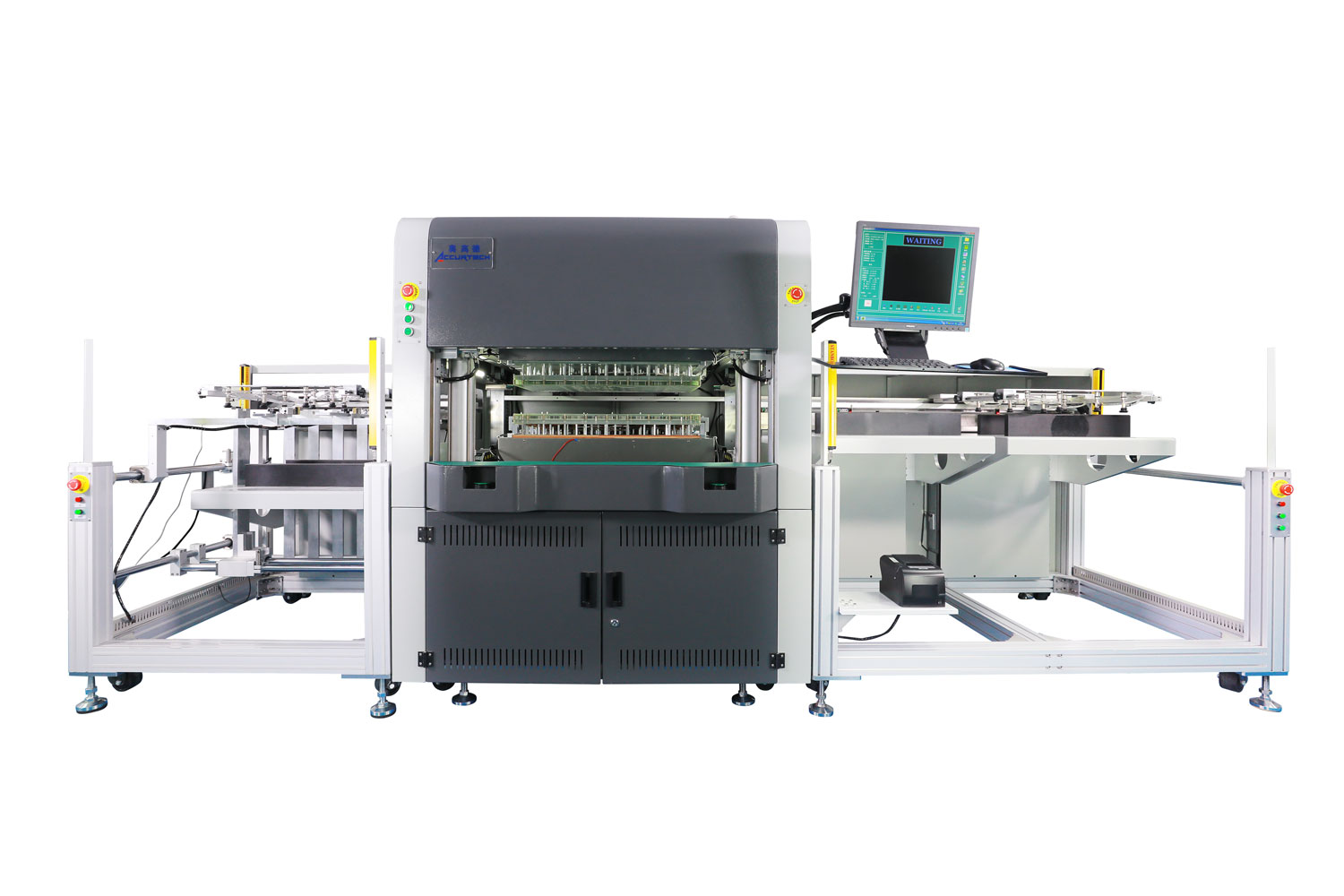

相较于F6机型，F6-XL是为检测大尺寸、大载重的PCB板而专计设计的大型全自动夹具式四线低阻测试机，适用于大尺寸的通讯板、背板、灯板、新能源汽车板四线测试需求。 特点 CCD自动对位 ・采用了CCD对位，对偏位板进行实时截取对位误差，自动校准对位，精度可达10μm，极大提高测试测次通过率。 对位前对位后 高精度四线导通低阻测试 ・10mΩ以下的线路阻值精度：±0.2mΩ。 ・10mΩ以上的线路阻值精度：±2%。 能有效检出以上缺陷 夹具式测试 ・使用四线测试夹具，产能远超飞针测试，实现真正批量全检。 ・夹具的特殊针盘设计，相比传统排线设计使用更稳定，安装效率高。 可靠的线路微短检测能力 ・针对PCB线路过度靠近及两网络间有异物或杂质的微短的情况，提供了更强的微短检测能力，通过对PCB网络间施加高压，灵敏地监测网络间阻值发生变化而导致的微短路电流变化。 ・实验证明，此功能对微短的检出能力比一般的通用测试机更优胜。 线路异常接近线路间的异物 对接MES的智能模块系统・设计了MES模块，可根据不同客户的通信协议，对接客户智能制造系统，极大的提高了生产效率以及提供可追溯的质量管控。 最四线点数65536点 ・针对大尺寸的5G通讯板、背板、服务器板、灯板、汽车板提供了65536点的大点数四线批量测试系统。 ・一套治具一次测试完成大大降低四线分模测试（例如分A、B模两套治具）带来的漏测风险。 大尺寸、大载重板自动测试 ・F6-XL采用手臂式自动传输系统，最大自动测板尺寸800mmx650mm,最大单片板载重8kg,满足大尺寸、大载重的通讯板、汽车板、服务器板的自动批量四线测试需求。・高度自动化能大幅度减少操作员数量，为测试部门节省人工成本。 F6-XL全自动CCD四线测试机主要参数 微电阻测试范围(Micro Resistance Range) 四线测试:0.2mΩ~100Ω 微电阻测试精度 10mΩ以下:土 0.2m 10mΩ以上:土 2% CCD自动对位(CCD Auto-Aligment) 高精度CCD自动对位功能(±10μm) 参数与规格 机器尺寸（Dimension） L4450xW1480xH1950(mm) 机器重量（Weight） 约3000kg 测试点数（Test points） 标准：40960点(上模20480点+下模20480点) 最大：65536点(上模32768点+下模32768点) 测试点密度(Test Point Density) 四线最小 Pad size:0.23mm 二线最小 Pad size:0.10mm 导通测试(Continuity Test) 10Ω-2000Ω 绝缘测试(Isolation Test) 1MΩ-100MΩ 测试电压(TestVoltage) 50V~300V(用户可选) 测试电流(Test Current) 1mA~50mA 测板尺寸(Test Board Size) 标准：610x510(mm) 最大：800x650(mm) 测板厚度(Thinkness of PCB) 0.4mm~6mm 测试速度(Throughput) 四线测试：约250~300pcs/hr 电源供应(Power Supply) 3KW,AC380V三相五线 气源供应(Air Supply) 0.6Mpa~ 0.8Mpa 工作温度(Temperature) 20°C~26°C 工作湿度(Humidity) 50%~60% 测试资料(Net List) READ(*.net)

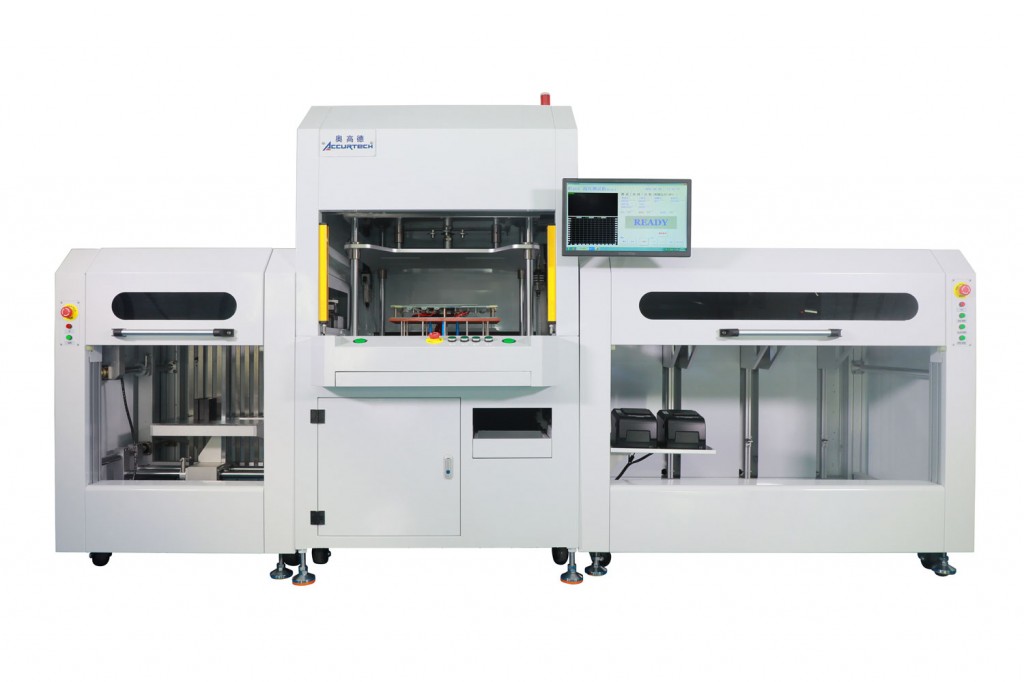

随着工业PCB的功能性要求提升，高压下的绝缘缺陷已经成为必须检出的问题。而超高压测试对线路板的绝缘性的检测能力比一般的通用测试机更优胜。我们为检测PCB绝缘性专门设计了H6全自动夹具式高压测试机，适用于电源板、通讯板以及服务器板等。 特点 超高电压测试、高压与OS同时测试 ・直流50V~6000V、交流50V~5000V可选电压测试，可以根据PCB板的类型及绝缘要求选择不同的参数进行测试。 ・直流50V~1000V条件下，应用超过5000测试点，OS测试与高压测试可一次性测完，不需要分开测试2次，极大提高测试效率，提高产能。  可分多单元同时测试 ・测试点数高达5000点（可扩展），可全网络进行高压测试，全面检出微短问题，保证品质。 ・可分多个单元测试，测试缺陷会直观显示在具体单元上。 ・可以以不同测试参数同时测试多条网络。  采用高压夹具测试 ・夹具上每条网络设2个针，配合机器完善的自检功能，测前能检测夹具探针与PCB接触是否良好，防止接触不良导致漏测。使用高压夹具，产能远超高压测试仪测试，实现真正批量生产。 ・同时更换夹具非常便捷，提高实际产能。 可靠的追溯功能 ・可根据客户通讯协议，对接MES系统，完成智能制造，机器能自动输出包含每片板测试电压、漏电流、测试时长等参数的电子表格，可追溯。 大尺寸、大载重板自动测试 ・奥高德H6采用手臂式自动传输系统，最大自动测板尺寸800mmx650mm,最大单片板载重8kg,满足大尺寸、大载重的通讯板、电源板、服务器板的自动批量高压测试需求。・高度自动化能大幅度减少操作员数量，为测试部门节省人工成本。 H6全自动高压测试主要参数 测试电压 1.AC5000V,DC6000V超高压测试 2.DC1000V用于全网络测试  测试方法 高效率高压测试治具测试，不同网络之间可设置用不同的高压及升压、持续时间测试。 自检方式 系统具备完备的自检功能，保证测试准确性，测板前进行治具接触性检査，防止治具探针接触不良导致的绝缘漏测。 测试点数 配置1：AC5000VDC6000V:512点（可扩展） 配置2：DC1000V:5000点（可扩展） 信息化对接 可对接MES系统，每片测试的测试电压，漏电流，测试时长保存为电子表格文件 自动化方式 手臂式自动输送系统，适用于不规则板 参数与规格 机器尺寸（Dimension） L4450xW1480xH1950(mm) 机器重量（Weight） 约2000kg 测试点密度(Test Point Density) 高压专用治具 种针方式(Seed Needle Method) 1条网络2个测点，测高压前先测导通 测试电压(Test Voltage) AC:最大5000V DC:最大6000V 电弧测试(ARC) 2.5mA~20mA 测试电流(Test Current) AC:最大20mA DC:最大10mA 测板尺寸(Test Board Size) 标准:400mmx340mm 最大:800mmx650mm(可按尺寸定制) 测板厚度(Thickness of PCB) 0.3mm~10mm 升压时间(Voltage Up Time) 0.1s~1000s,任意可调 测试时间(Test Time) 0.1s~1000s,任意可调 电源供应(Power Supply) 2KW,AC220V 气源供应(Air Supply) 0.6Mpa~0.8Mpa 工作温度(Temperature) 20°C~26°C 工作湿度(Humidity) 50%~65% 测试治具(Fixture) 高压测试治具 测试资料(Net List) ACCURTECH (*.hpt)

随着集成电路的集成度越来越高，PCB的功能性要求也在不断提升，PCB向高密度发展也成为一种趋势。奥高德U系列是为检测高密度PCB而专门设计的全自动通用测试机。适用于大部分HDI板、LED灯板。如智能手机HDI板、各种显示器LED灯板。 特点 全新高频、高速电子检测模组 ・针对市面上的通用测试机，在24小时不间断使用下频繁烧卡的问题，我们采用全新的高频、高速电路电路设计，测试响应速度相比传统模组更快，不间断使用稳定性更好，烧卡频率低。 ・降低因烧卡导致的产能损失和漏测风险，同时也降低了机器后期的维护成本。 不间断上/下料系统 ・具有双工位上/下料台，可实现不间断上/下料，大大降低了测试部门的人工成本。   CCD自动对位 ・采用了CCD对位，对偏位板进行实时截取对位误差，自动校准对位，精度可达10μm，极大提高测试一次通过率。测试不良点直观显示在具体的单元上，便于检修及原因分析。 对位前对位后 可分多单元同时测试 ・能满足多单元多网络同时测试，也可以关闭指定单元进行测试，极大提高了生产效率。测试不良点直观显示在具体的单元上，便于检修及原因分析。 对接MES的智能模块系统 ・设计了MES模块，可根据不同客户的通信协议，对接客户智能制造系统，极大的提高了生产效率以及提供可追溯的质量管控。 埋阻，碳油板测试 ・能满足高导通电阻的埋阻测试，碳油板测试。 U系列全自动通用测试机参数与规格 机器尺寸（Dimension） L3470 x W1240 x H1745(mm) 机器重量（Weight） 约2200kg 测试点数（Test points） 标准：131072点 最大：163840点 测试面积（Test area） U4四密度：16″x12.8″ U6六密度：12.6″x10.08″ U8⼋密度：11.3″x9.05″ 网格密度（Grid density） U4四密度：网格50mil U6六密度：网格39.3mil U8八密度：网格35.35mil 对位方式（Counterpoint mode） CCD自动微调对位或PIN对位 绝缘测试电压（Insulation voltage test） 直流50-300V，每50V为一档位，供您根据实际情况选择 导通阻值（Breakover resistance） 10Ω-2000Ω 测试电流（Test current） 10mA-20mA 绝缘阻值（High resistance） 1MΩ-100MΩ 碳线阻抗（Carbon wire impedance） 200Ω-20KΩ 测试速度（Test speed） 6144-8192points/sec 测板厚度（Thickness of plate） 0.4mm-5mm 操作温度（Operating temperature） 20℃-25℃ 操作湿度（Operating humidity） 45%-60% 夹具装置（Fixtures） 通用型治具治具测试针长度3.75″（95.25mm） 最小种针：0.12mm 最小测试针直径（Minimum Test Pin Diameter） U4：0.15mm U6：0.12mm U8：0.1mm 网表格式（Netlist format） 华笙软件测试格式：*.mxg CAM系统（CAM system） 华笙软件 气源供应（Air supply）  0.6Mpa-0.8Mpa 电源供应（Power supply） 4KW AC380V,三相五线
