U系列全自动通用测试机
随着集成电路的集成度越来越高，PCB的功能性要求也在不断提升，PCB向高密度发展也成为一种趋势。奥高德U系列是为检测高密度PCB而专门设计的全自动通用测试机。适用于大部分HDI板、LED灯板。如智能手机HDI板、各种显示器LED灯板。
特点

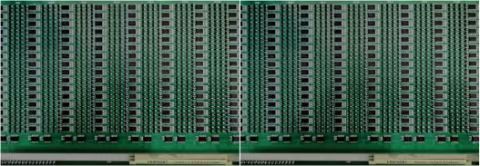

| 全新高频、高速电子检测模组 ・针对市面上的通用测试机，在24小时不间断使用下频繁烧卡的问题，我们采用全新的高频、高速电路电路设计，测试响应速度相比传统模组更快，不间断使用稳定性更好，烧卡频率低。 ・降低因烧卡导致的产能损失和漏测风险，同时也降低了机器后期的维护成本。 |
 |
| 不间断上/下料系统 ・具有双工位上/下料台，可实现不间断上/下料，大大降低了测试部门的人工成本。 |
 |
| CCD自动对位 ・采用了CCD对位，对偏位板进行实时截取对位误差，自动校准对位，精度可达10μm，极大提高测试一次通过率。测试不良点直观显示在具体的单元上，便于检修及原因分析。 |
|

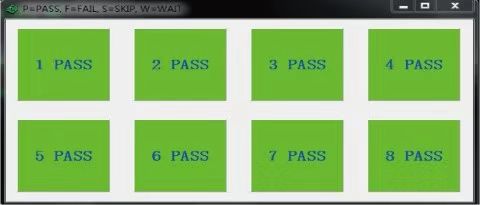

| 可分多单元同时测试 ・能满足多单元多网络同时测试，也可以关闭指定单元进行测试，极大提高了生产效率。测试不良点直观显示在具体的单元上，便于检修及原因分析。 |
 |
| 对接MES的智能模块系统 ・设计了MES模块，可根据不同客户的通信协议，对接客户智能制造系统，极大的提高了生产效率以及提供可追溯的质量管控。 |
 |
| 埋阻，碳油板测试 ・能满足高导通电阻的埋阻测试，碳油板测试。 |
|
U系列全自动通用测试机参数与规格
| 机器尺寸（Dimension） | L3470 x W1240 x H1745(mm) |
| 机器重量（Weight） | 约2200kg |
| 测试点数（Test points） | 标准：131072点 最大：163840点 |
| 测试面积（Test area） | U4四密度：16″x12.8″ U6六密度：12.6″x10.08″ U8⼋密度：11.3″x9.05″ |
| 网格密度（Grid density） | U4四密度：网格50mil U6六密度：网格39.3mil U8八密度：网格35.35mil |
| 对位方式（Counterpoint mode） | CCD自动微调对位或PIN对位 |
| 绝缘测试电压（Insulation voltage test） | 直流50-300V，每50V为一档位，供您根据实际情况选择 |
| 导通阻值（Breakover resistance） | 10Ω-2000Ω |
| 测试电流（Test current） | 10mA-20mA |
| 绝缘阻值（High resistance） | 1MΩ-100MΩ |
| 碳线阻抗（Carbon wire impedance） | 200Ω-20KΩ |
| 测试速度（Test speed） | 6144-8192points/sec |
| 测板厚度（Thickness of plate） | 0.4mm-5mm |
| 操作温度（Operating temperature） | 20℃-25℃ |
| 操作湿度（Operating humidity） | 45%-60% |
| 夹具装置（Fixtures） | 通用型治具治具测试针长度3.75″（95.25mm） 最小种针：0.12mm |
| 最小测试针直径（Minimum Test Pin Diameter） |
U4：0.15mm U6：0.12mm U8：0.1mm |
| 网表格式（Netlist format） | 华笙软件测试格式：*.mxg |
| CAM系统（CAM system） | 华笙软件 |
| 气源供应（Air supply） | 0.6Mpa-0.8Mpa |
| 电源供应（Power supply） | 4KW AC380V,三相五线 |
