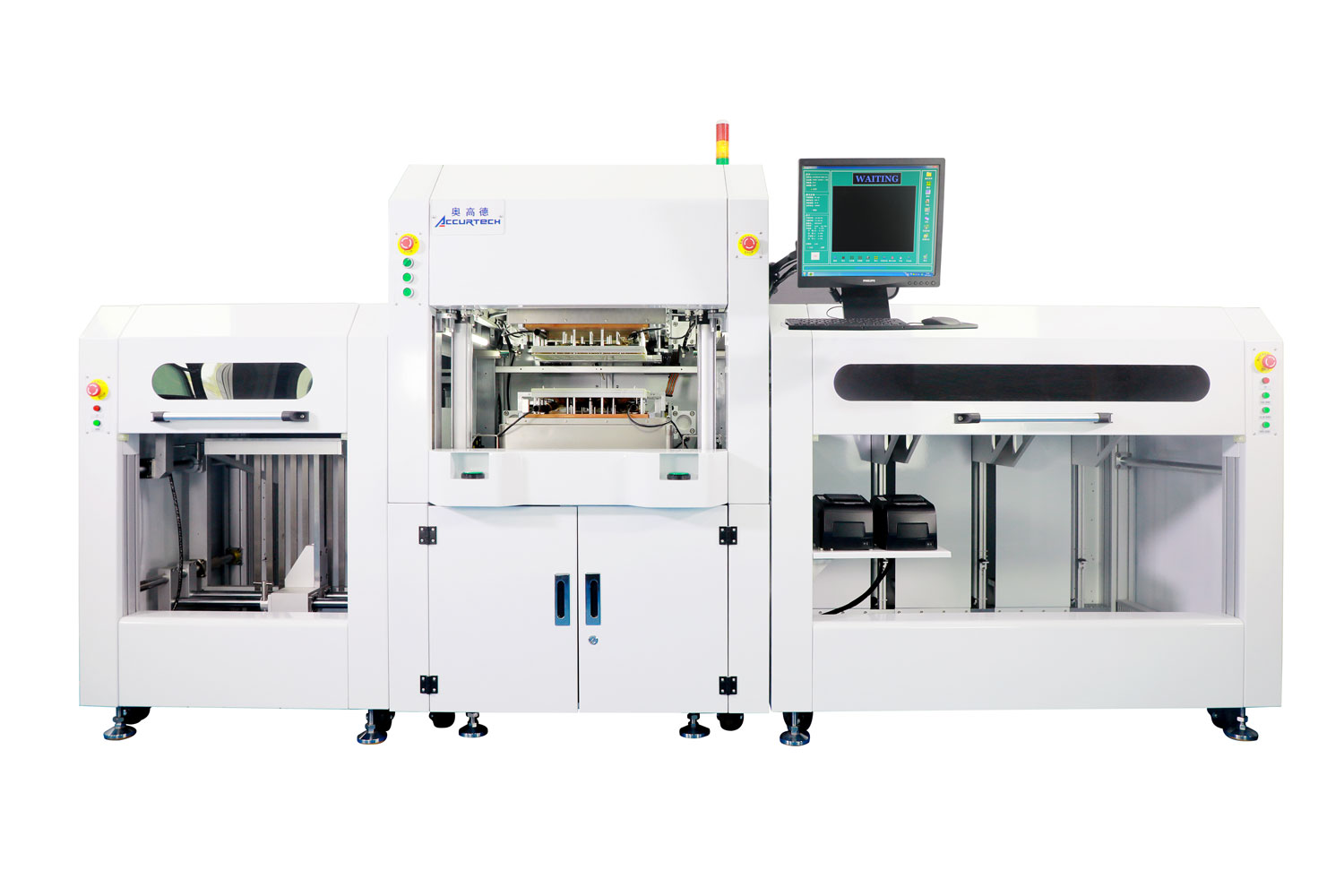

F6全自动CCD四线测试机

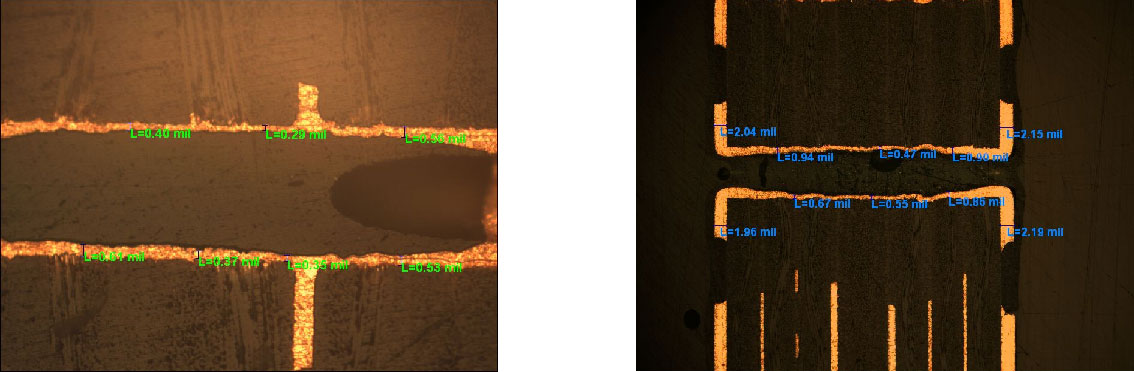

随着PCB的功能性要求提升,低微电阻的缺陷已经成为必须检出的问题。F6系列是为检测低阻要求PCB而专门设计的全自动夹具式四线低阻测试机，适用于汽车电子板等。
特点

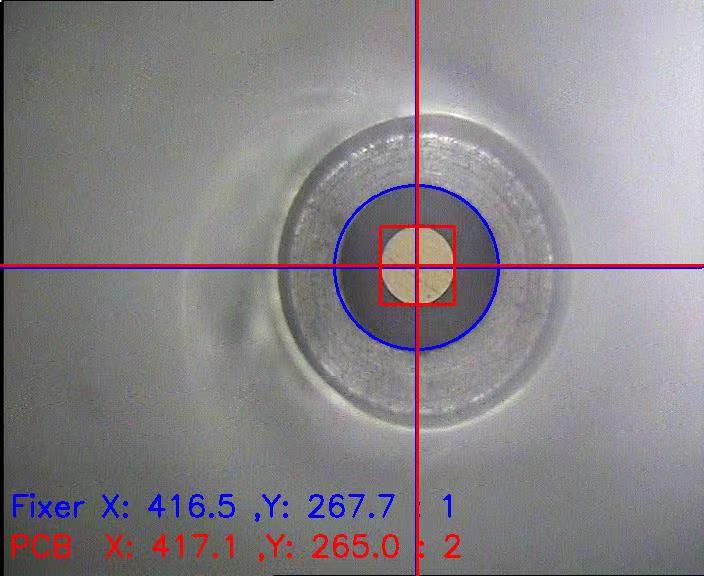

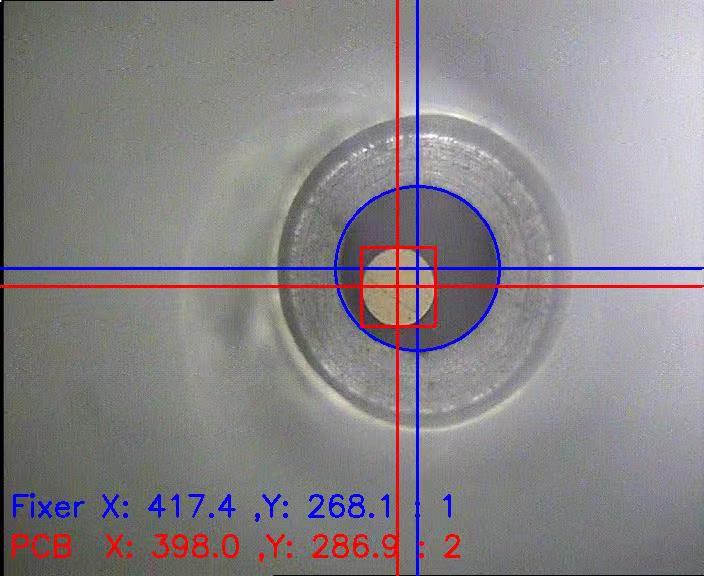

| CCD自动对位 ・采用了CCD对位，对偏位板进行实时截取对位误差，自动校准对位，精度可达10μm，极大提高测试一次通过率。 |
|
| 高精度四线导通低阻测试 ・10mΩ以下的线路阻值精度:±0.2mΩ。 ・10mΩ以上的线路阻值精度:±2%。 |
|

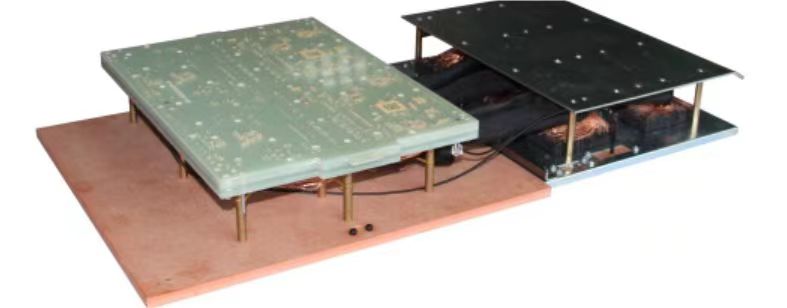

| 夹具式测试 ・使用四线测试夹具，产能远超飞针测试，实现真正批量全检。 ・夹具的特殊针盘设计，相比传统排线设计使用更稳定，安装效率更高。 |
 |

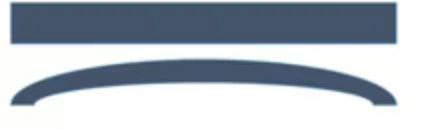

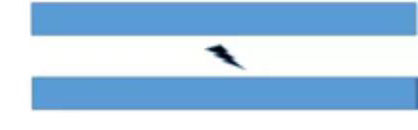

| 可靠的线路微短检测能力 ・针对PCB线路过度靠近及两络间有异物或杂质的微短的情况，提供了更强的微短检测能力，通过对PCB网络间施加高压，灵敏地监测网络间阻值发生变化而导致的微短路电流变化。 ・实验证明，此功能对微短的检出能力比一般的通用测试机更优胜。 |
|

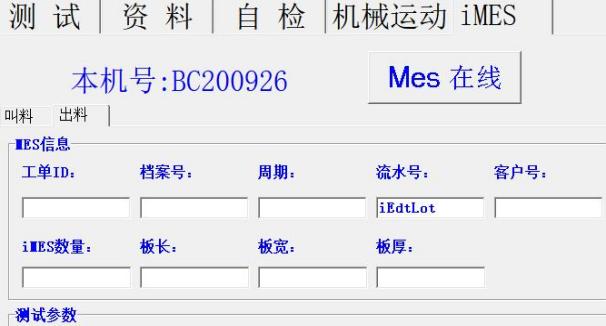

| 对接MES的智能模块系统・设计了MES模块，可根据不同客户的通信协议，对接客户智能制造系统，极大的提高了生产效率以及提供可追溯的质量管控。 |
 |
| 不间断上/下料系统 ・具有双工位上/下料台，可实现不间断上/下料，大大降低了测试部人工成本。 ・一套治具一次测试完成大大降低四线分模测试（例如分A、B模两套治具）带来的漏测风险。 |
|
F6全自动CCD四线测试机主要参数
| 微电阻测试范围(Micro Resistance Range) | 四线测试 : 0.2mΩ~100Ω |
| 微电阻测试精度 | 10mΩ以下 : 土 0.2m 10mΩ以上 : 土 2% |
| CCD自动对位(CCD Auto-Aligment) | 高精度CCD自动对位功能(±10μm) |
参数与规格
| 机器尺寸（Dimension） | L3140x W1210 x H1950(mm) |
| 机器重量（Weight） | 约2200kg |
| 测试点数（Test points） | 标准 ：12288点(上模6144点+下模6144点) 最大 ：24576点(上模12288点+下模12288点) |
| 测试点密度(Test Point Density) | 四线最小Pad size : 0.23mm 二线最小Pad size : 0.10mm |
| 导通测试(Continuity Test) | 10Ω-2000Ω |
| 绝缘测试(Isolation Test) | 1MΩ-100MΩ |
| 测试电压(TestVoltage) | 50V~300V (用户可选) |
| 测试电流(Test Current) | 1mA~50mA |
| 测板尺寸(Test Board Size) | 标准 : 400×340(mm) |
| 测板厚度(Thinkness of PCB) | 0.4mm~6mm |
| 测试速度(Throughput) | 四线测试 : 约250~300pcs/hr |
| 电源供应(Power Supply) | 2KW, AC380V三相五线 |
| 气源供应(Air Supply) | 0.6Mpa~0.8Mpa |
| 工作温度(Temperature) | 20°C~26°C |
| 工作湿度(Humidity) | 50%~60% |
| 测试资料(Net List) | READ (*.net) |
